Обозначения кодов ошибок и сбоев работы газового котла мастер газ сеул

Коды ошибок котла сеул

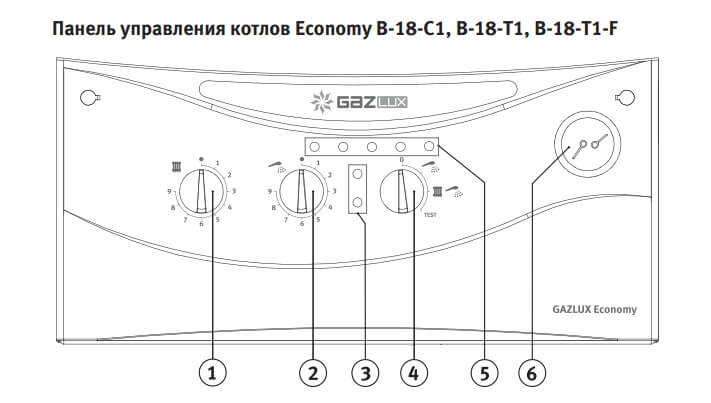

Для отображения ошибок на данной модели котла предусмотрена специальная группа индикаторов (позиция 5). При нормальной работе котла они отображают текущий уровень мощности.

Ошибка Е1. Нижний индикатор мигает красным 1 раз в секунду, сверху горит первый светодиод мощности. Неисправность вызвана датчиком температуры дымовых газов (для атмосферного котла) или датчиком перепада давления для турбированного котла. Данная неисправность может быть связана с затруднением (или невозможностью) удаления продуктов сгорания. Нужно проверить:

впускной и выпускной трубопроводы – они должны быть свободны (визуальный осмотр);

вентилятор должен работать ровно и без перебоев;

трубки, ведущие к датчику перепада давления не должны быть деформированы или засорены.

Ошибка Е2. Нижний индикатор горит красным, сверху горит второй светодиод мощности. Поломка датчика температуры системы отопления (подающий трубопровод). Датчики NTC проверяются замером сопротивления. В большинстве случаев при комнатной температуре сопротивление примерно 10 кОм и с ростом температуры уменьшается. Если при проверке есть сильные отклонения, то вероятнее всего датчик неисправен и его необходимо заменить.

Ошибка Е3. Нижний индикатор горит красным, сверху горит третий светодиод мощности. Тоже самое, что и для предыдущей ошибки, но для датчика температуры системы ГВС.

Ошибка Е4. Нижний индикатор горит красным, сверху горит четвертый светодиод мощности. Сигнал с предохранительного термостата, установленного на выходе с первичного теплообменника. Значит, по какой-то причине температура теплоносителя превысила 92 градуса. В большинстве случаев, перегрев является следствием плохой циркуляции теплоносителя. Недостаточная циркуляция может быть вызвана:

неисправностью циркуляционного насоса (затруднено или отсутствует движение теплоносителя)

плохой проходимостью в теплообменнике (накипь или засор)

воздушная пробка в системе отопления

Ошибка Е6. Нижний индикатор горит красным, сверху горит первый и пятый светодиод мощности. Блок управления не определяет наличия пламени на горелке. Для предотвращения взрывоопасных ситуаций автоматика котла постоянно контролирует наличие пламени через специальный электрод (еще его называют электродом ионизации). Когда пламя горения присутствует, то плата через электрод регистрирует ток малой величины, если этого не происходит — котел выключается по ошибке. Почему это может происходить:

отсутствует нормальная подача газа (причины могут быть разные: низкое давления в газовой магистрали, засорение полостей горелки, загрязнение газовых фильтров, неисправность газового клапана)

неисправна система розжига (поломка цепи на плате управления)

неисправность электрода ионизации (загрязнение, замыкание на корпус)

Ошибка Е7 (Eb). Нижний индикатор горит красным, сверху горит второй и пятый светодиод мощности. Аналогично предыдущей ошибке.

Нижний индикатор горит красным, сверху светодиоды мощности мигают последовательно. Электронная плата регистрирует горение после закрытия газового клапана. Это значит, что либо газовый клапан не выполняет своей функции (газ полностью не перекрывается — есть негерметичность), либо неисправна электронная плата котла.

Ошибка EP. Нижние индикаторы мигают (зеленый и красный). Низкое давление в системе отопления (отсутствует циркуляция). В котлах разного года выпуска применялись разные устройства для контроля теплоносителя. В котлах до 09/2007 серии эконом и стандарт использовались герконовые датчики (замыкание контактов датчика при циркуляции теплоносителя скоростью более 4 литров в минуту). После 09/2007 стали применяться дифференциальные датчики давления. В котлах серии Premium применяются датчики давления, позволяющие количественно измерять его величину и выводить на дисплей. Возникающая неисправность говорит о том, что либо есть проблема с циркуляцией (неисправен насос, есть воздушная пробка), либо давление в системе отопления недостаточно (необходима подпитка).

Нижний зеленый индикатор мигает (часто — 4 раза), верхние не горят. Работает функция защиты котла от замерзания

Нижний зеленый индикатор мигает (резко раз в три секунды), верхние не горят. Нет запроса на включение горелки, активна функция выбега насоса.

Ошибки сбрасываются либо включением-выключением котла, либо кнопкой Reset (гаечный ключ). Запрещается исключение из цепи управления защитных устройств (например, принудительное замыкание датчиков). Если после сброса ошибки неисправность возникает повторно, то необходимо предпринимать меры по ее устранению для дальнейшей нормальной эксплуатации котла.

Неисправности газового котла GAZLUX Economy

В устройстве любого современного газового котла обязательно есть блок управления – электронная плата, которая отвечает за процесс запуска и остановки котла и полностью контролирует процесс его работы. Также вторая важная функция платы – это защита устройства при возникновении нештатных ситуаций и сбоев в работе.

К таким ситуациям могут относиться:

Проблемы с удалением продуктов сгорания

Затухание газовой горелки

Недостаточное давление теплоносителя в гидравлическом контуре котла

Слишком высокая температура в котле (перегрев)

Перечисленные сбои являются критическими и работа котла будет немедленно заблокирована в целях обеспечения безопасности. Сбои могут возникать случайно, по независимым от оборудования причинам, например, при перебоях в газовой магистрали или обмерзании дымохода.

В зависимости от комплектации оборудования неисправности могут отображаться либо в виде комбинации горящих светодиодов, либо цифровым кодом на дисплее.

Другие неисправности

Выше рассмотрены наиболее частые коды ошибок, рассмотрим неисправности, которые также порой возникают у котла Мастер Газ.

Если не запускается котел:

При работе слышны хлопки:

Слышен запах газа. Это свидетельствует о его утечке, незамедлительно перекройте газовый кран, откройте окна и двери, и срочно вызовите службу газа. Ни в коем случае нельзя зажигать любой огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вовсе не течет:

Коды ошибок и неисправности

При любой неполадке в работе котла пользователь в первую очередь должен заглянуть в инструкцию. Большинство ошибок перечислены производителем. Вот только не всегда понятно, как их устранить. Сразу же рекомендуем перезагрузить технику:

Если ничего не изменилось, начинайте поиск поломки. В таблице ниже приведены решения для разных проблем.

Сработал термостат. Первым делом проверьте его на исправность. Спустите лишний воздух из системы, используя краны Маевского.

А08/F10 Термодатчик отопительного контура вышел из строя. Проверка датчика, его соединений и контактов. При коротком замыкании (КЗ) или обрыве цепи, устанавливается новый элемент.

F05 Некорректная работа системы удаления газов. Осмотрите:

F11 Сенсор температуры NTC горячего водоснабжения вышел из строя. Высветилась ошибка F11, что делать:

Если розжиг не происходит при включении ГВС, осмотрите трехходовой клапан, который переключает нагрев между контурами.

F37 Низкое давление в контуре (менее 80 кПа). Убедитесь в исправности датчика давления, его проводки. Осмотрите все соединения и узлы на наличие протечки. Любые повреждения герметизируются. Включите подпитку системы водой.

F41 Нарушено движение теплоносителя. Теплообменник перегревается. Как исправить положение:

F50 Электронная плата не работает. Проверка заземления, платы на наличие пробоя. Ремонт и замену управляющего модуля лучше доверить специалисту.

Специалисты рекомендуют проводить ежегодную профилактику поломок. Очищать агрегат от загрязнений, накипи, проводить технический осмотр.

Неисправности и ошибки котлов отопления

Коды ошибок котлов ArderiaКоды ошибок и неисправностей котлов РиннайКоды ошибок настенных котлов Ferroli Коды ошибок и неисправностей котлов VaillantКоды ошибок котлов BuderusКоды ошибок котлов ПротермОшибки газового котла Termet Коды ошибок и неисправности котлов Baxi Неисправности и коды ошибок котлов ViessmannКоды ошибок котлов Ariston

Неисправности и ошибки котлов БереттаОшибки и неисправности котлов Электролюкс

Неисправности и коды ошибок котлов ViessmannКотлы Ariston — Обозначение кодов ошибок и причины их возникновенияКоды ошибок газовых котлов АльфатермОшибки котлов Вiasi — Причины возникновения и устранение неисправностейОшибки котлов Bosch — Значение, причины и устранениеОшибки котлов Селтик — Как устранить неполадкиЗначение кодов ошибок и неисправностей котлов DaewooЗначение основных ошибок котлов DemradКак устранить ошибки котлов HaierКоды неисправностей и ошибок газовых котлов HydrostaКоды ошибок газовых котлов ИммергазДиагностика при возникновении ошибок в котлах ЭлектролюксОсновные коды ошибок газовых котлов ЮнкерсКоды ошибок и неисправностей котлов ElsothermНеисправности и ошибки котлов De DietrichКоды ошибок котлов Вольф — Значение и методы устраненияКоды ошибок и неисправностей газовых котлов KentatsuКоды ошибок котлов Китурами — Как устранить неполадкиОсновные коды ошибок газовых котлов Корея СтарУстраняем ошибки на котлах Мастер Газ СеулУстранение ошибок и неисправностей в котлах МотанКак определить и устранить ошибки и неисправности в котлах НавьенДиагностика ошибок и неисправностей в котлах Нева ЛюксЧто обозначают коды ошибок в котлах ОазисЗначение кодов ошибок и неисправностей котлов Saunier DuvalКоды ошибок котлов Термона — Как устранить неисправностьЗначение кодов ошибок и неисправностей в газовых котлах ХерманКоды ошибок котлов Unical — Устранение неисправностейСпособы устранения ошибок и неисправностей в котлах FonditalГазовые котлы Веллер — Эксплуатация, неисправности и коды ошибок

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

Модели котлов Советы по ремонту котловКоды ошибок Сервисные инструкции

Основные причины и неисправности газовых котлов

Типовая тепловая схема у различных котлов, работающих на газе практически одинакова, к основным элементам тепловой схемы относится котел с топкой и подогревателями для горячей воды, один бойлер у одноконтурных котлов для систем отопления и два — для двухконтурных. По газовому тракту расположены горелка и дымоходы, соединенные с дымовой трубой.

Если котлы работают с принудительной циркуляцией дымовых газов, как у закрытых топок, то дополнительно устанавливается дымосос или вентилятор, для подачи воздуха в топку и создания газовоздушной смеси. Газовая трубная система и трубопроводы прямой и обратной воды обвязываются с котлом с помощью запорно-регулирующей арматуры, кроме того в схеме устанавливаются приборы автоматики безопасности и регулирования. Все эти элементы должны работать надежно и, согласовано друг с другом, в противном случае, котел будет выдавать код ошибки.

Устройство и принцип работы котлов Мастер Газ

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электричества составляет 132 Вт в час, имеют небольшие габариты, поэтому не возникнет проблем с размещением. Благодаря возможности работать от сжиженного газа, существует возможность использования в районах, где нет центральной газификации.

Что касается дымоудаления, тут есть выбор, так как он может подключаться как стационарному дымоходу, так и коаксиальному при помощи переходника. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять дистанционно и дисплеем, где выводится текущая информация.

Особенности и преимущества

DUOTHERM – двухходовой водогрейный жаротрубный котёл с реверсивной топкой. Для моделей 80 – 500 кВт жаровая труба конструктивно смещена вниз, дымогарные трубы расположены в верхнем сегменте над жаровой трубой. Вся топочная камера поддерживается полностью омываемым водой анкерами. Для моделей 501 – 6700 кВт жаровая труба имеет центральное расположение, дымогарные трубы расположены вокруг жаровой трубы. Топочная камера поддерживается омываемыми водой анкерами.

Для интенсификации процесса теплообмена и получения необходимого значения КПД в дымогарных трубах установлены турбулизаторы.

Корпус котла изолирован и обшит декоративным листом.

С фронта котла расположена поворотная камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла. Для обеспечения газовой плотности соединения поворотной камеры и корпуса котла применяется двойное соединение типа «зуб-канавка» с уплотнительным шнуром. Для обеспечения нормативной температуры наружной поверхности поворотная камера изолируется стойкими к высоким температурам теплоизоляционными материалами с применением современных технологий.

С тыла котла установлен газовый короб. Для возможности осмотра и, при необходимости, очистки на газовом коробе предусмотрен прямоугольный люк.

Патрубки подключения к подающей и обратной магистрали расположены сверху котла, также предусмотрены патрубки для установки предохранительных клапанов.

В нижней части котла предусмотрен продувочно-дренажный патрубок.

Качество сетевой, подпиточной воды и режим эксплуатации должны соответствовать требованиям, изложенным в руководстве по эксплуатации котла, а также требованиям действующих нормативно-технических документов, предъявляемых к водно-химическим режимам котлов данного типа.

Для комплектации котлов могут быть использованы газовые, жидкотопливные или комбинированные горелочные устройства отечественных и зарубежных производителей, имеющие соответствующие технические характеристики, а также необходимую разрешительную документацию для возможности применения на территории РФ.

Другие неисправности

Коды ошибок о работе отопительного прибора не всегда высвечиваются на его дисплее. Возможны случаи, когда поломка не имеет индикации.

Если же на экране вообще нет никаких обозначений, то следует нажать кнопки ON/OFF и RESET. Что делать, если таким способом не удалось решить проблему? Необходимо отключить прибор от питания. Затем снова его включить.

Повторить эту операцию с кнопками еще один или два раза. Если и это не поможет, то придется обращаться за квалифицированной помощью к специалистам по ремонту и обслуживанию оборудования.

Газовые котлы GAZLUX (Газклюкс) – это российская разработка отопительного оборудования, которая производится в Китае. Модельный ряд представлен тремя сериями: Economy, Standard и Premium. По принципиальному устройству версии котлов ограничивается двухконтурными моделями с битермическим теплообменником, открытой и закрытой камерой сгорания. Котлы предназначены для работы в системах отопления закрытого типа с принудительной циркуляцией теплоносителя циркуляционным насосом и предельным давлением 3 бара.

Примечательно, что все котлы оборудованы специальным магнитным устройством для предотвращения образования накипи (основная проблема, снижающая срок эксплуатации “битермика”).

Компоновка отопительного оборудования GAZLUX содержится в полном названии модели. Например, GAZLUX Economy B-18-С1 это котел серии Economy открытой камерой сгорания, номинальной мощностью 18 кВт. Standard B-24-Т1 – это котел серии стандарт с принудительным отведением продуктов сгорания (вентилятором) и мощностью 24 кВт. В обозначении может присутствовать буква F – это значит, что в котле предусмотрена защита от замерзания первичного теплообменника (предотвращение циркуляции холодного воздуха через теплообменник при простоях котла), а также возможностью регулирования тяги при установке в многоэтажных домах с протяженными дымоходами.

В серии Газлюкс Экономи управление осуществляется поворотными механическими ручками, а система диагностики показывает ошибки с помощью светодиодных индикаторов. Серия GAZLUX Стандарт уже оборудована жидкокристаллическим дисплеем и кнопочным управлением, а также возможностью программирования режимов работы котла. Серия Премиум предоставляет максимум возможностей – цветной жидкокристаллический дисплей с индикацией кодов ошибок, отображением состояния котла и программированием.

Профилактические рекомендации

Современные газовые котлы являются очень практичными и продуманными агрегатами, они вобрали в себя лучший опыт прошлых десятилетий в сочетании с новейшими разработками в области котельных материалов, автоматики управления и защиты. Они выполняются блочными, с возможностью замены изношенных деталей и узлов.

Агрегаты, эксплуатация которых проводится по режимным картам завода-изготовителя, в состоянии работать десятилетия без аварийных остановок и замены узлов.

Наиболее слабые узлы котлов Протерм и котла Будерус:

Большинство деталей и узлов для ремонта котлоагрегата, находятся в торговой сети, их также легко найти в интернете, но если котел на гарантийном обслуживании – рекомендуется приобретать их через сервисные центры, что будет гарантировать не только качественный ремонт, но и его долговечность.

При включение выдаёт ошибку а5 пропала горячая вода котёл – Master Gas SEOUL 14 [Ответы 1]

Коды ошибок котла Мастер Газ несут в себе зашифрованную производителем информацию о нарушениях в работе агрегата. Буквенно-цифровые обозначения подскажут, как надо поступить, если произошел сбой. Умение разбираться в сигналах от системы самодиагностики поможет избежать серьезных проблем.

Кратко об устройстве и функциональных системах

Основанная в РК компания «Daesung Celtic Enersys Co. Ltd.» предлагает российскому потребителю линейку настенных газовых котлов, обслуживающих объекты площадью от 110 до 210 м². Двухконтурные агрегаты из Южной Кореи с логотипом Master Gas Seoul и следующим за ним буквенным обозначением от 11 до 21 адаптированы к отечественным эксплуатационным условиям.

По сути, они представляют собой досконально продуманную и тщательно укомплектованную мини-котельную. В ней есть собственные системы защиты, стимуляции движения нагреваемой среды, отвода воздушных пробок и продуктов горения и прочие устройства.

Котлы южнокорейского производства Мастер Газ Сеул

Электрозависимая техническая начинка

Крепление котла к несущей стене

Варианты управления газовым котлом

Комплектующие газового агрегата

Запчасти для ремонта газовых котлов

Подвод коммуникаций для газового котла

Работа котла в тандеме со стабилизатором напряжения

Несмотря на высокое качество сборки, а также скрупулезный подбор узлов и деталей, периодически что-либо из них приходит в непригодность. Нарушения в работе случаются из-за банального износа, завершения рабочего ресурса и т. д. К сожалению, в списке распространенных причин числится и некорректное отношение владельцев к сложному техническому оборудованию.

К тому же агрегаты перерабатывают газ в целях получения тепла. А этот вид топлива крайне токсичен, потому и к поломкам стоит подойти серьезно. Любое нарушение может повлечь за собой нежелательные угрожающие последствия, которые лучше предотвратить на начальных этапах.

Прежде чем приступить к расшифровке кодов, сигнализирующих о нарушениях в работе, следует внимательно ознакомиться с конструктивными особенностями, устройством и компонентами газового котла

К важным компонентам, отвечающим за работу настенной модели котла, относятся:

Каждое из перечисленных устройств выполняет свой фронт работы. Кроме них еще есть важная группа, предотвращающая возникновение опасных ситуаций. К ним относятся предохранительный клапан, термореле, исключающее перегрев теплообменников, и прочие не менее значимые детали и системные узлы.

Master Gas SEOUL 14

2015-08-26 15:20:09 5 лет назад

при включение выдаёт ошибку А5 пропала горячая вода, котёл работает но не греет воду и отопление. Что делать?

Ответы 1

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электричества составляет 132 Вт в час, имеют небольшие габариты, поэтому не возникнет проблем с размещением. Благодаря возможности работать от сжиженного газа, существует возможность использования в районах, где нет центральной газификации.

Что касается дымоудаления, тут есть выбор, так как он может подключаться как стационарному дымоходу, так и коаксиальному при помощи переходника. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять дистанционно и дисплеем, где выводится текущая информация.

Давление теплоносителя ниже нормы

В системе отопления появились воздушные пробки. Для устранения необходимо устранить воздух, и с помощью специального клапана накачать воду в систему отопления чтобы установилась рекомендуемые заводом изготовителем давление. Поломка датчика давления воды, установленного в системе отопления. Требуется замена. Повреждена электрическая цепь между датчиком давления и платой. Необходимо проверить контакты в разъемах, и провода. При необходимости заменить.

Основные причины и неисправности газовых котлов

Типовая тепловая схема у различных котлов, работающих на газе практически одинакова, к основным элементам тепловой схемы относится котел с топкой и подогревателями для горячей воды, один бойлер у одноконтурных котлов для систем отопления и два — для двухконтурных. По газовому тракту расположены горелка и дымоходы, соединенные с дымовой трубой.

Если котлы работают с принудительной циркуляцией дымовых газов, как у закрытых топок, то дополнительно устанавливается дымосос или вентилятор, для подачи воздуха в топку и создания газовоздушной смеси. Газовая трубная система и трубопроводы прямой и обратной воды обвязываются с котлом с помощью запорно-регулирующей арматуры, кроме того в схеме устанавливаются приборы автоматики безопасности и регулирования. Все эти элементы должны работать надежно и, согласовано друг с другом, в противном случае, котел будет выдавать код ошибки.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки газового котла Мастер Газ, ведь как и любое устройство, он тоже иногда дает сбои в работе, несмотря на высокую надежность.

Ошибка а3 свидетельствует о неисправности насоса.

Если ваш котел выдает подобную ошибку, проверьте следующее:

А, когда он включен, в замкнутом датчике сопротивление должно быть равно 0. Если при тестировании вы получили другое значение, поменяйте его.

Ошибка а4 сигнализирует о сработке термореле.

Ошибка а5. Возникает при недостаточном давлении в теплоносителе, что делать, когда это происходит?

Возможные причины и советы по устранению неисправности:

Ошибка а6. Неисправность, связанная с розжигом.

Ошибка аа. Сработал датчик теплоносителя.

Датчик теплоносителя котла МастерГаз

Это бывает в таких случаях:

Коды ошибок, расшифровка и меры по устранению

Не зависимо от модели имеется минимальный пакет типовых узлов агрегата, сбой работы которых вызывает аварийность в системе. Узлы тепловой схемы должны работать исправно в течение срока, обозначенного заводом изготовителем. Досрочный выход их из строя может быть вызван неправильной эксплуатацией или воздействием внешних условий. Ремонт такого оборудования – сложная и дорогостоящая операция, требующая наличия опыта и знаний. Однако если выполнять все требования по эксплуатации, то появление аварийных кодов на рабочей панели, будет крайне редким явлением.

Котел Baxi

Котел Electrolux

Electrolux

Выше рассмотрены наиболее частые коды ошибок, рассмотрим неисправности, которые также порой возникают у котла Мастер Газ.

Если не запускается котел:

При работе слышны хлопки:

Слышен запах газа. Это свидетельствует о его утечке, незамедлительно перекройте газовый кран, откройте окна и двери, и срочно вызовите службу газа. Ни в коем случае нельзя зажигать любой огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вовсе не течет:

Прочие неисправности

Случаются поломки, которые не обозначаются ошибками на дисплее. Определить их можно по признакам.

Не включается котел:

Хлопки при розжиге:

Почувствовали запах газа в помещении? Срочно закрутите вентиль и вызывайте газовую службу.

Слабый напор в кране:

Это типичные неисправности котлов «Мастер Газ». Вам знакома одна из проблем? Тогда воспользуйтесь нашими рекомендациями для ее решения.

Профилактические рекомендации

Современные газовые котлы являются очень практичными и продуманными агрегатами, они вобрали в себя лучший опыт прошлых десятилетий в сочетании с новейшими разработками в области котельных материалов, автоматики управления и защиты. Они выполняются блочными, с возможностью замены изношенных деталей и узлов.

Агрегаты, эксплуатация которых проводится по режимным картам завода-изготовителя, в состоянии работать десятилетия без аварийных остановок и замены узлов.

Наиболее слабые узлы котлов Протерм и котла Будерус:

Большинство деталей и узлов для ремонта котлоагрегата, находятся в торговой сети, их также легко найти в интернете, но если котел на гарантийном обслуживании – рекомендуется приобретать их через сервисные центры, что будет гарантировать не только качественный ремонт, но и его долговечность.
